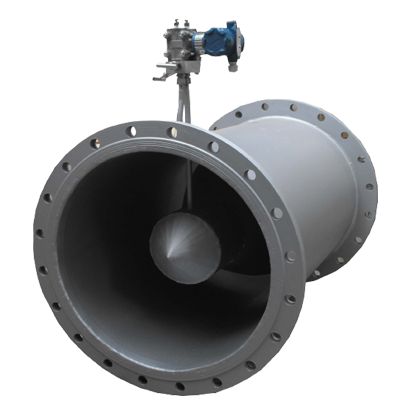

V錐流量計測量裝置的安裝涉及到取樣管、V錐傳感器、連通管、截止閥、差壓變送器的選型、材質、安裝尺寸等諸多方面。對于不同的測量對象和要求，安裝方法各不相同，完全可以按照設計要求進行?，F(xiàn)僅從正負取壓管和變送器的連接方式進行分析。

    1、一般情況下，差壓變送器上標有H（高）和L（低）字樣，前者表示高壓側，后者表示低壓側。三閥組與變送器連接后，人面對三閥組，若變送器左側為H（高）、右側為L（低），則稱之為正安裝；反之稱為反安裝。

    2 正負取壓管的連接方式

    一般情況下，將與V錐流量計上游相連的取壓管稱為正壓管（或高壓側），與V錐流量計下游相連的取壓管稱為負壓管（或低壓側）。正壓管與變送器的高壓側相連，負壓管與變送器的低壓側相連；在測量高溫介質時導壓管應加冷凝器，冷凝器安裝必須高于差壓變送器，且冷凝器高度一致。

     調試方法

     1 調試前首先開啟排污閥，然后打開取壓管一次閥門，對導壓管管路進行吹掃，防止因堵塞造成的假信號。（二次閥嚴禁打開，特別是測量高溫介質時，以防損壞設備）

     2 根據廠家提供的流量計算書中給定的差壓來進行差壓值的校準。查看差壓變送器設定量程是否與V錐傳感器一致。

     3 在測量高溫介質吹掃時防止?fàn)C傷，吹掃完后，關閉一次閥門，將冷凝器堵帽擰開，注滿清水（不得使用高溫水）。

     4 對差壓變送器進行零點校準，再將差壓值與輸出的電流一一對應上。
